Productdetails:
|
| Materiaal: | Permalloy | Structuur: | Toroidal kern |
|---|---|---|---|
| Toepassing: | Bescherming, Meting | Naam: | permalloykern |
| Hoog licht: | 13mW de zachte transformator van de ijzerkern,10mm UL de zachte transformator van de ijzerkern,UL kern van de permalloy toroidal transformator |
||

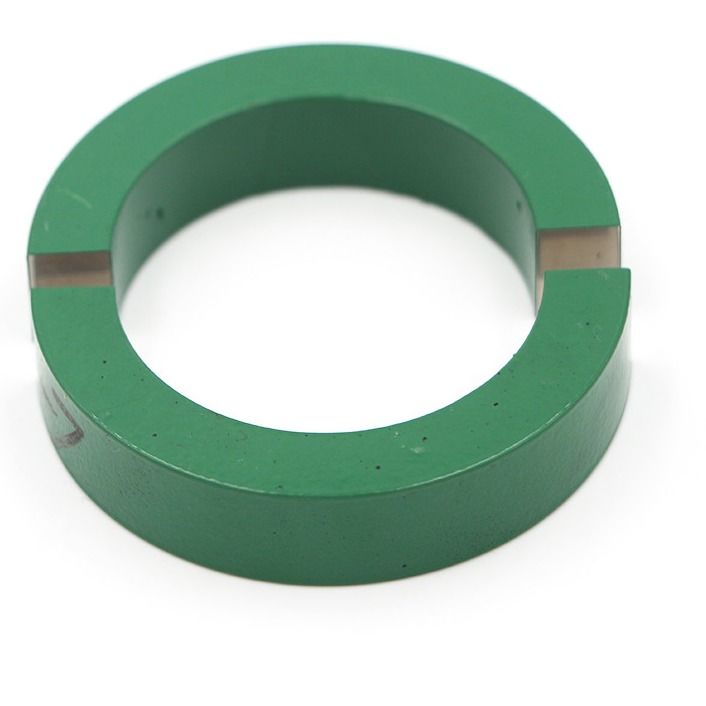

Het ijzer-Nikkel van de permalloykern Legering voor Huidige Transformator
Het permalloy is hoofdzakelijk ijzer-nikkel (FeNi) een legering met zeer lage coercivity, terwijl de van de van de verzadigings magnetische dichtheid BS, doordringbaarheid en Curie temperatuur allen, dicht bij zuiver ijzer hoog is. Multi-element permalloy, de aanvankelijke relatieve doordringbaarheid kan 30.000 tot 80.000 bereiken, maar het weerstandsvermogen is laag, ongeveer 107Ωm, kan het in zeer dunne plakken worden verwerkt, zodat kan het tot (20-30) kHz het werk frequentie worden gebruikt. Worden de permalloy dunne stroken met een dikte van 0.02mm algemeen gebruikt in binnenlandse techniek, en er zijn ook 0.005mm dikke dunne stroken. Nochtans, wegens de isolatie van de oppervlakte van de dunne strook tijdens het het winden proces van de magnetische kern, wordt zijn vullende factor zeer verminderd, zo in techniek gebruik zelden. Wanneer de toepassingsfrequentie 30kHz overschrijdt, wegens het lage weerstandsvermogen van permalloy, zal zijn verlies beduidend stijgen.
Parameters
| Grootte (mm) | Ingangsstroom (a) | Outputmacht (mw) |
| 55*65*5 | 10 | 13mW min |
| 55*75*10 | 5 | 38mW min |
| 55*75*12 | 5 | 45mW min |
| 48*68*15 | 5 | 50mW min |
| 55*75*20 | 3 | 45mW min |
parameter:
| GROOTTE | Ingangsstroom | Draaienverhouding | Werkbelasting | Voltage | Outputmacht |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
