Productdetails:
|
| Materiaal: | Permalloy | Primaire Input: | 10A |
|---|---|---|---|
| Outputmacht: | 13MW min | Voltage: | 3.7VAC |
| Rolstructuur: | Toroidal | Gebruik: | Bescherming, Meting |
| Hoog licht: | 5mm zachte magnetische kern,3.7VAC zachte magnetische kern,Het nikkelkern van het permalloyijzer |
||

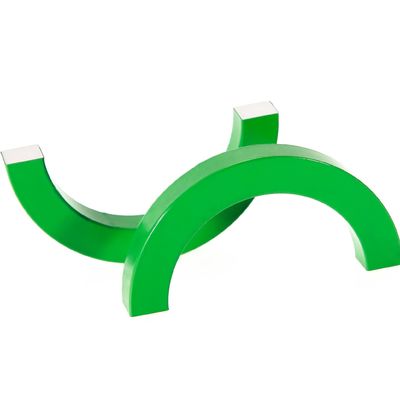

Hoge de Kern ijzer-Nikkel van het Doordringbaarheidspermalloy Legering voor Huidige Transformator
Mechanische Eigenschappen
Onthard zacht
Trek: Min 570 MPa
Opbrengst: Min 160 MPa
Verlenging: Min 45%
Fysische eigenschappen
Dichtheid: 8.7 g/cm3
Smeltpunt: 1400 °C
Curietemperaturen: 400 °C
Magnetische Eigenschappen
Verzadigingsinductie: 0,70
Maximumdoordringbaarheid: 110,000-260,000
Dwangkracht - A/m: 0.7-2.4
Doordringbaarheid μ 0.08>=: 30,000-55,000
Toepassing:
Zij zijn geschikt voor de toepassing in zwak magnetisch veld, kunnen voor productie hoge gevoeligheid en kleine machtstransformator, lage machts magnetische versterker, relais, hoofd van magnetisch opnameapparaat, nul opeenvolgings huidige transformator, machtsconvertor, precisie huidige transformator, magnetische versterker, machtstransformator, vernauwing, impulstransformator, de impulstransformator van de veranderingspolariteit, gelijkstroom-voltageconvertor, magnetische modulator, constant inductantieelement, eenpolige impulstransformator, magnetische beveiliging worden gebruikt, etc.
Parameters
| Grootte (mm) | Ingangsstroom (a) | Outputmacht (mw) |
| 55*65*5 | 10 | 13mW min |
| 55*75*10 | 5 | 38mW min |
| 55*75*12 | 5 | 45mW min |
| 48*68*15 | 5 | 50mW min |
| 55*75*20 | 3 | 45mW min |
parameter:
| GROOTTE | Ingangsstroom | Draaienverhouding | Werkbelasting | Voltage | Outputmacht |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
