Productdetails:
|
| Materiaal: | Permalloy | Rolstructuur: | Toroidal kern |
|---|---|---|---|
| Gebruik: | CT | Toepassing: | huidige transformator |
| Hoog licht: | CT de kern van de permalloytransformator,20mm de kern van de permalloytransformator,20mm permalloy toroidal kern |
||

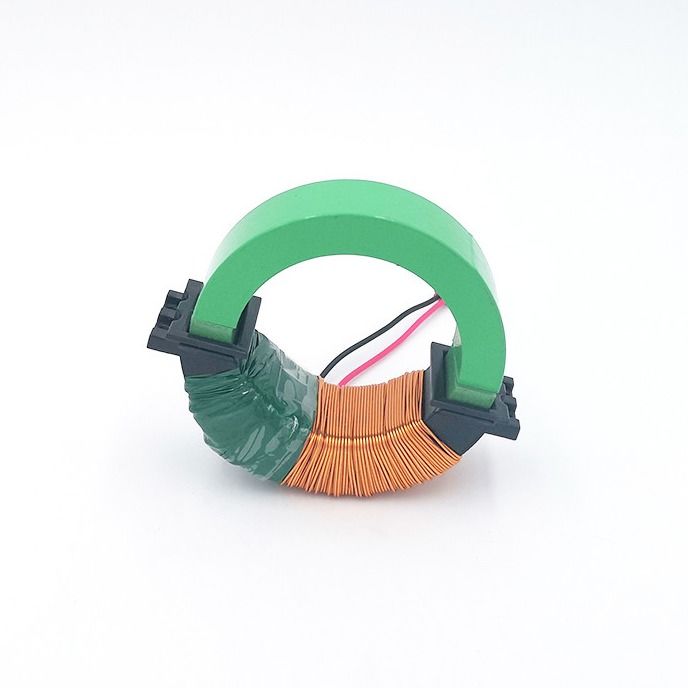

De Rol van de permalloymacht voor Huidige Transformator
Het principe van huidige transformator is gebaseerd op het principe van elektromagnetische inductie. De huidige transformator is samengesteld uit een gesloten kern en een winding. Zijn het primaire winden heeft een paar draaien, die stringed in de lijn zijn waar de stroom moet worden gemeten. Daarom heeft het vaak al het huidige vloeien door de lijn. Het secundaire winden heeft een groot aantal draaien, dat in reeks met het meetinstrument en de beschermingskring wordt verbonden. Wanneer de huidige transformator werkt, is zijn secundaire zijlijn altijd gesloten, zodat is de impedantie van de reeksrol van het meetinstrument en de beschermingskring zeer klein, en de werkende staat van de huidige transformator is dicht aan kortsluiting. De huidige transformator wordt gebruikt om een grote stroom aan de primaire kant in een kleine stroom aan de secundaire kant om te zetten, en de secundaire kant kan niet worden geopend.
Parameters
| Grootte (mm) | Ingangsstroom (a) | Outputmacht (mw) |
| 55*65*5 | 10 | 13mW min |
| 55*75*10 | 5 | 38mW min |
| 55*75*12 | 5 | 45mW min |
| 48*68*15 | 5 | 50mW min |
| 55*75*20 | 3 | 45mW min |
parameter:
| GROOTTE | Ingangsstroom | Draaienverhouding | Werkbelasting | Voltage | Outputmacht |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
