Productdetails:
|
| Materiaal: | Permalloy | verpakking: | karton |
|---|---|---|---|
| Outputmacht: | 45MW min | eigenschap: | hoge doordringbaarheid |
| Rolstructuur: | Toroidal | Gebruik: | huidige transformator |
| Markeren: | 12mm Permalloykern,12mm Zachte Magnetische Permalloykern,1j85 de zachte transformator van de ijzerkern |
||

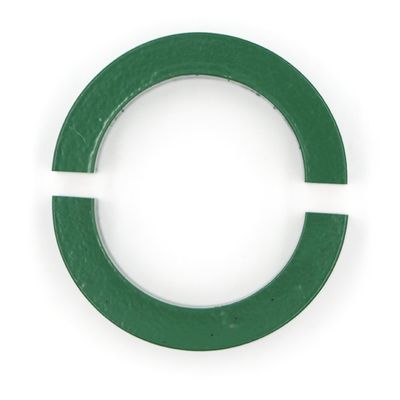

Permalloy1j85 Zachte Magnetische Legering
Het permalloy is hoofdzakelijk ijzer-nikkel (FeNi) een legering met zeer lage coercivity, terwijl de van de van de verzadigings magnetische dichtheid BS, doordringbaarheid en Curie temperatuur allen, dicht bij zuiver ijzer hoog is. Multi-element permalloy, de aanvankelijke relatieve doordringbaarheid kan 30.000 tot 80.000 bereiken, maar het weerstandsvermogen is laag, ongeveer 107Ωm, kan het in zeer dunne plakken worden verwerkt, zodat kan het tot (20-30) kHz het werk frequentie worden gebruikt.
Parameters
| Grootte (mm) | Ingangsstroom (a) | Outputmacht (mw) |
| 55*65*5 | 10 | 13mW min |
| 55*75*10 | 5 | 38mW min |
| 55*75*12 | 5 | 45mW min |
| 48*68*15 | 5 | 50mW min |
| 55*75*20 | 3 | 45mW min |
parameter:
| GROOTTE | Ingangsstroom | Draaienverhouding | Werkbelasting | Voltage | Outputmacht |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
